一、描述

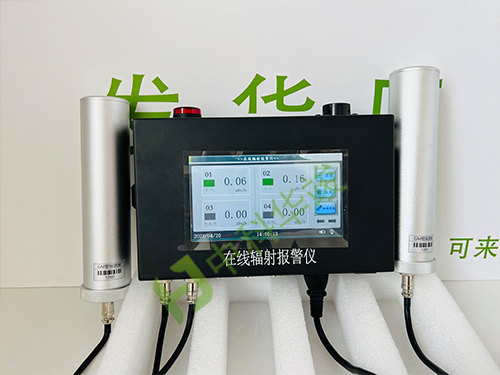

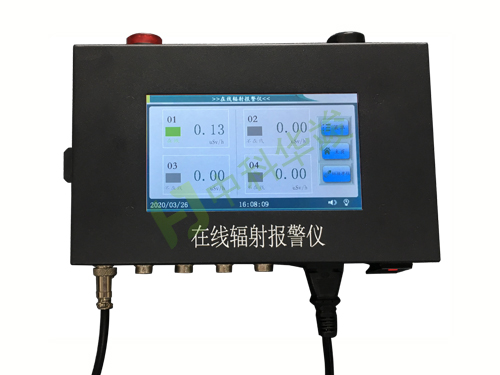

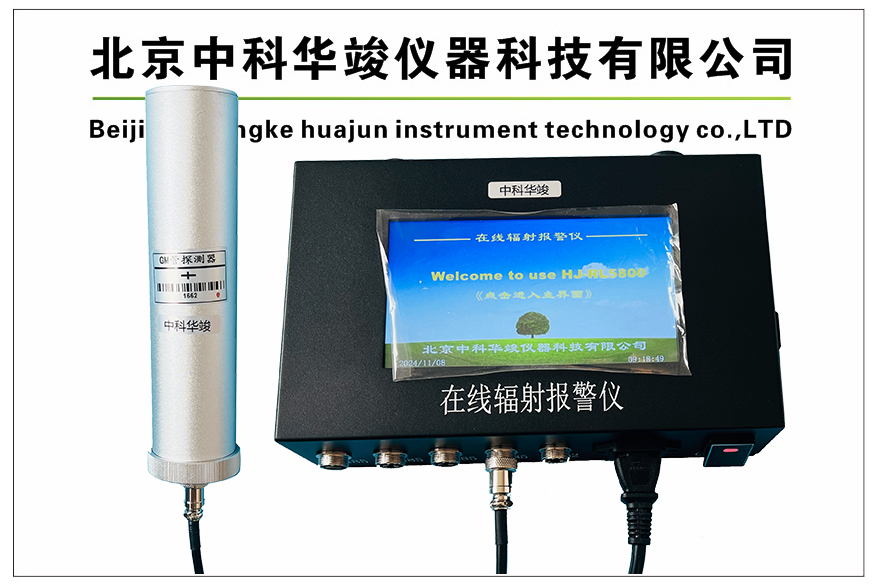

HJ-RL5800型在线X、γ辐射报警仪是一种x/γ辐射在线连续测量报警装置，它选用了高速的嵌入式微处理器与7寸IPS触摸液晶显示器，即满足仪器能够实时的监测、快速的响应；又保证了操作上的简便与人性化。主机和探头之间采用了可靠的通讯方式，保证了主机能实时显示每个探头的具体剂量率，并能实时指示出探头的当前状态（正常/掉线/过载）。另可根据现场要求，选配辐射区域监测软件。

HJ-RL5800型辐射报警仪主要用来对X或γ射线进行剂量率的测量并报警，广泛应用于放射性废物库、工业无损探伤、医院γ刀治疗、同位素应用、γ辐照、医院X射线诊断、钴治疗、核电站等放射性场所，提醒工作人员放射源或射线装置已处于工作或泄漏状态，从而保护工作人员的安全。

二、功能特点

* 选用高速嵌入式微处理器，保证了监测数据与状态的实时性。

* 采用7寸 1024×600 IPS液晶显示器，中文操作界面，具有易于上手、操作简便等特性。

* 自动切换剂量率单位（μGy/h、μSy/h）。

* 一台主机可同时挂载多个探头，默认四个探头（可拓展为30个以上）。

* 具有自动识别探头功能，可方便工作人员进行探头的更换。

* 报警阈值连续可调（出厂默认设置高阈值为2.5uSv/h，低阈值0.0uSv/h）。

* 可以实时显示各探头状态：正常/报警/过载/掉线。

* 探头多种报警方式，声光报警（标配）；另可扩展为外接报警器，继电器开关报警。

* 各探头具有两种报警模式（上限报警/下限报警），灵活适用于各种辐射安全报警场所。

* 主机能自动记录阈值报警，并自动存储，掉电后不丢失。

* 可手动查询阈值报警记录。

* 具有实时时钟功能，可实时显示年月日，掉电不影响时钟的运行。

* 通讯方式：标准RS485接口，传输距离可达800 米。

* 可选内置电池，用于车载剂量监测和工作电源不稳定的场合。

三、技术参数

1、探测器：GM管探测器(能量补偿)。

2、测量范围：0.01μSv/h～2500μSv/h。

3、灵 敏 度：1μSv/h>5CPS。

4、响应时间：1S(经过算法处理)。

5、相对固有误差：≤±15%。

6、能量响应：48Kev～3Mev

7、电源：市电220V

8、使用环境：温度-10℃～+50℃、相对湿度(在40℃温度下)≤95％。

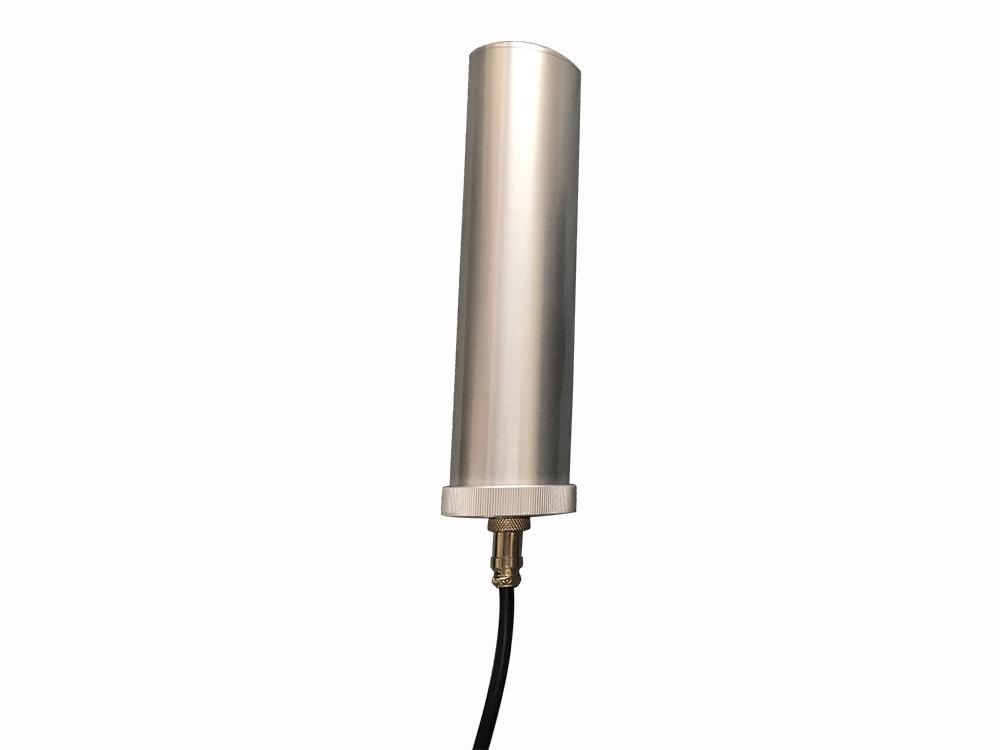

9、尺寸： 主机：260×160×68mm(不含底座); 探头：φ50×212 mm。

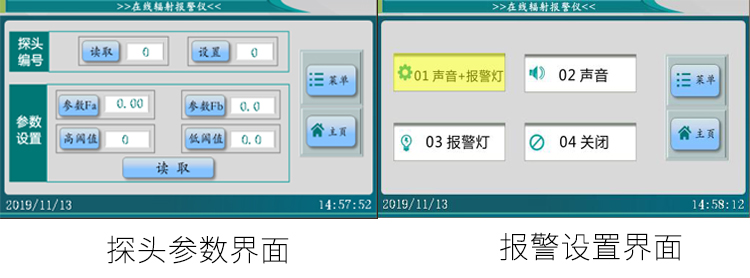

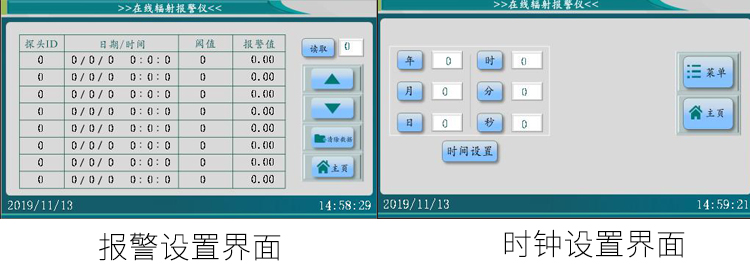

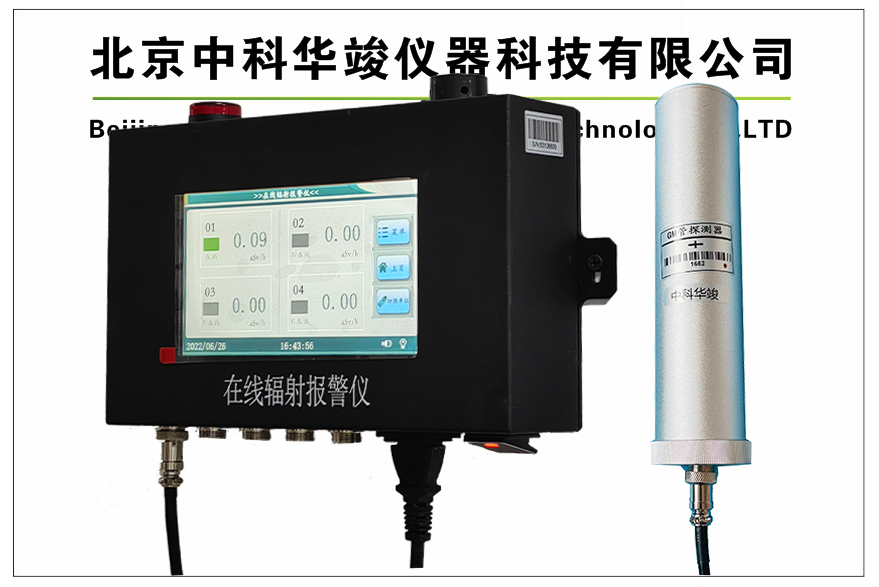

四、软件界面


五、应用范围
HJ-RL5800型区域x-γ辐射检测仪主要应用于对有辐射源的放射性场所进行监测，通过测量辐射剂量率来提醒工作人员就放射源或射线装置已处于工作或泄漏状态，使其免受辐射危害。可以应用的场所：环境监测、卫生防疫、医院γ刀治疗、同位素应用、γ辐照、医院X 射线诊断、钴治疗、无损检测、进出口商检、放射医疗、建材、石油化工、地质普查、码头、港口、废钢铁、核实验室等领域的放射防护监测。

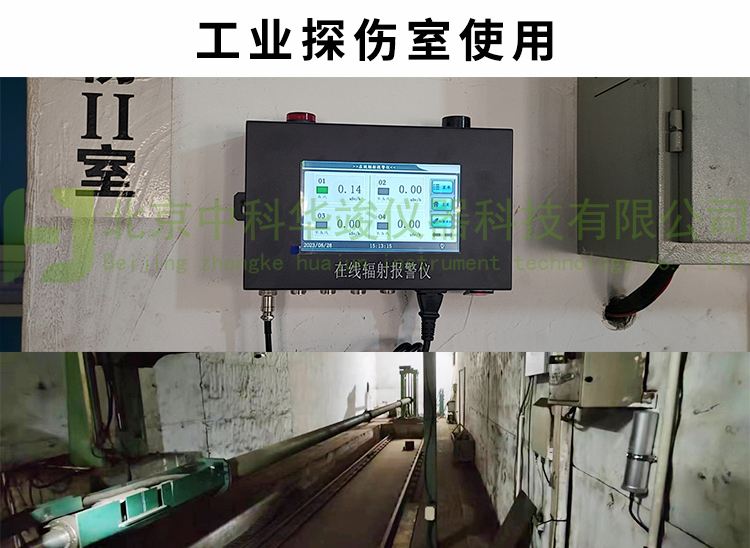

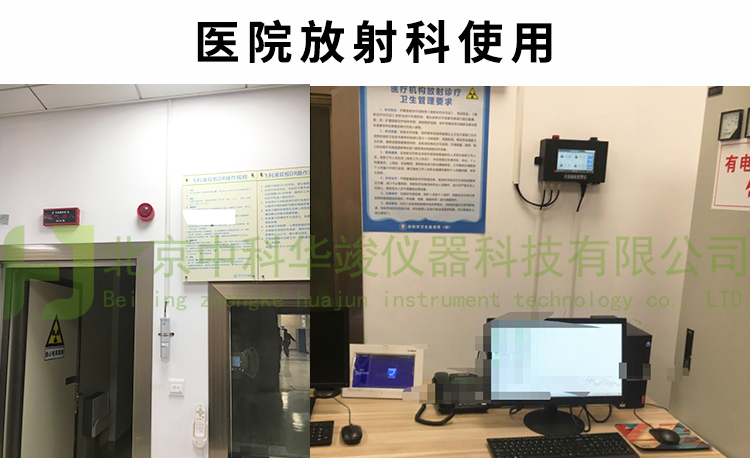

五、应用案例
